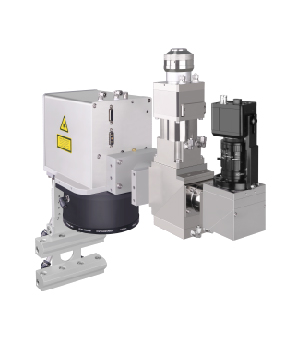

产品名称:高功率振镜焊接系统

产品描述:工作原理:激光从QBH光纤头射出,经过准直透镜使激光变为平行光,再经过高功率振镜X轴、Y轴镜片反射到平场镜头的特定位置,经平场镜头聚焦后,平行光被聚焦成一点,在焦点平面特定范围内实现对工件的焊接加工。

产品详情资料下载

产品详情:

1、采用高精度高速度的数字光栅振镜,焊接速度可达3000mm/s

2、采用闭环控制系统,时刻监控振镜位置状态;

3、采用高级别的系统安全机制,可10ms内关掉激光;

4、自主设计上位机软件,界面简洁,操作方便;集能量波形、摆动功能、焊接参数、报警提示功能和日志于一体,同时具有调试模式和自动焊接模式;

5、具有多种摇摆功能:波浪形轨迹、正弦轨迹、螺旋线轨迹、8轨迹、∞轨迹;

6、具有水冷和气冷双系统;

7、具有高端厚重的机柜



项目

技术参数

最大激光功率(kw

6

激光波长(nm

1070±10

场镜有效焦距(mm

460

焊接范围(mm

220×220

工作高度(mm

565

准直器有效焦距(mm

150(可配其它尺寸)

光纤连接方式

QBH

通光孔径(mm

30

最大焊接速度(mm/s

3000

工作温度(℃)

25±10

重量(kg

20
